LH M5 008 11 022
ITP P/N:
LHM500811022
11
Passend zu Zeiss: 600342-8253-000
Passend zu Zeiss: 600342-8253-000
LH M5 008 11 022
ITP P/N:
LHM500811022

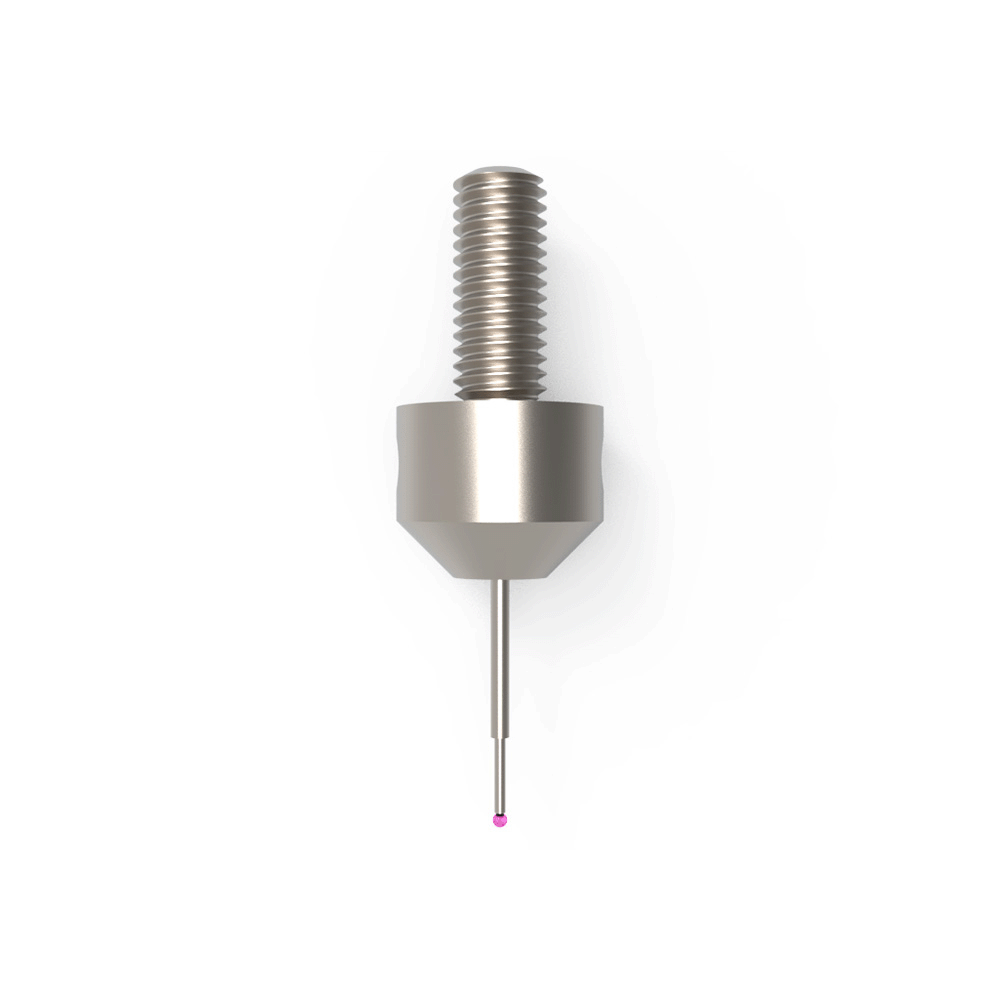

Gerade Taster; Grundkörper: Stahl; Schaft: Hartmetall; Kugel: Rubin
Gerader Taster mit verlängertem Gewinde zur Montage von Scheiben- und Sterntastern. Zur Herstellung von Sterntastern werden Nut- und Klemmscheiben benötigt.
Der Hartmetallschaft mit seiner extremen Steifigkeit ermöglicht eine große Abmessungsvielfalt. Der Schaft kann zwei- oder mehrstufig sein.
Für diese Taster werden Rubinkugeln höchster Qualität von Ø0,3mm bis Ø1,0mm verwendet.
Weitere Abmessungen können über den Konfigurator oder per E-Mail angefragt werden.

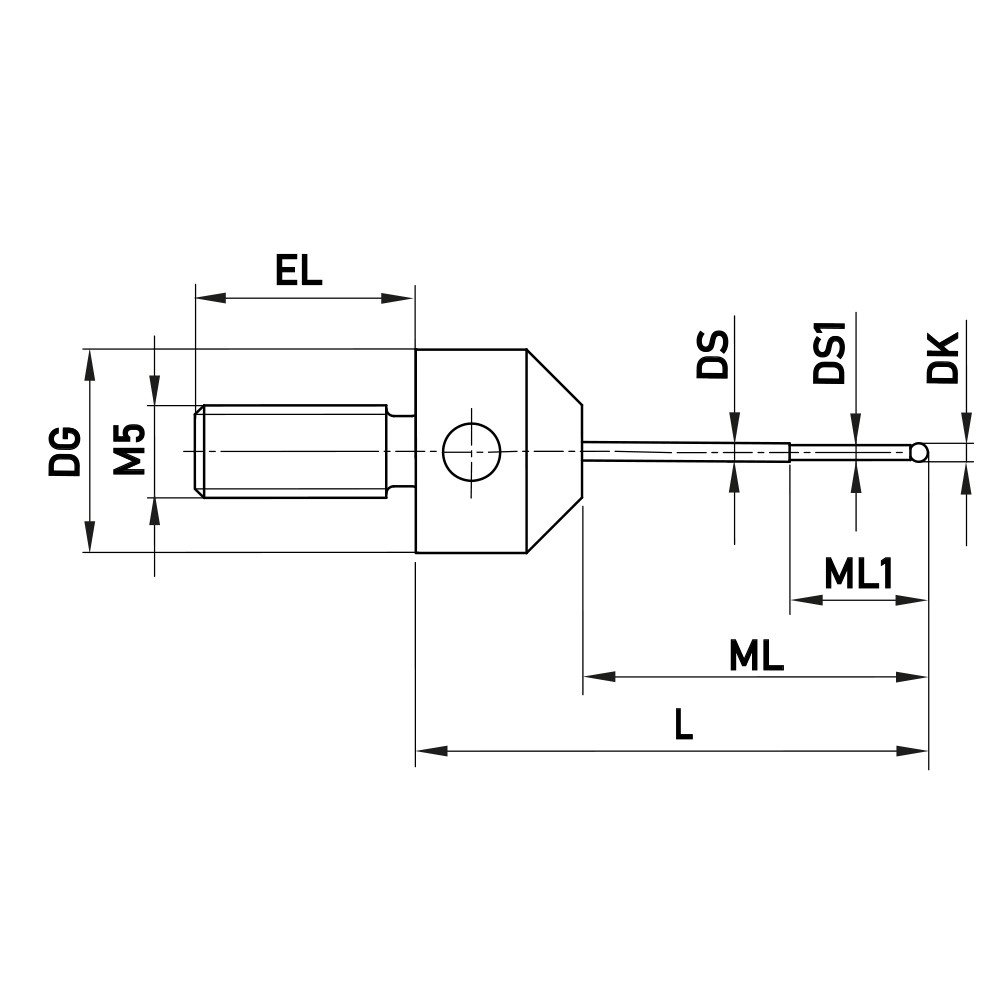

Gewindegröße: | M5 |
---|---|
DK: | 0.8 |
L: | 22.3 |
DG: | 11.0 |
EL: | 12.5 |
ML: | 13.3 |
ML (1): | 4.8 |
DS: | 1.0 |
DS (1): | 0.6 |
Grundkörper Material: | Stahl |
Kugelmaterial: | Rubin |
Schaftmaterial: | Hartmetall |
Gewicht: | 6.6 |
Zeiss Nr.: | 600342-8253-000 |
